Фрагментация IP-пакетов при передаче

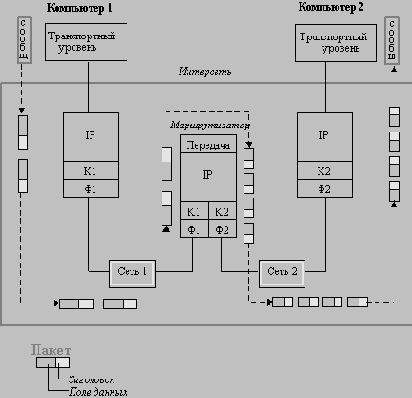

Рисунок 4.1. Фрагментация IP-пакетов при передаче между сетями с разными
максимальными размерами пакетов. К1 и Ф1 канальный и физический уровень сети 1,
К2 и Ф2 канальный и физический уровень сети 2
Далее компьютер 1 передает эти пакеты на канальный уровень К1, а затем и на физический уровень Ф1, который отправляет их маршрутизатору, связанному с данной сетью.
Маршрутизатор видит по сетевому адресу, что прибывшие два пакета нужно передать в сеть 2, которая имеет меньшее значение MTU, равное 1500. Вероятно, это сеть Ethernet. Маршрутизатор извлекает фрагмент транспортного сообщения из каждого пакета FDDI и делит его еще пополам, чтобы каждая часть уместилась в поле данных кадра Ethernet. Затем он формирует новые пакеты IP, каждый из которых имеет длину 1400 + 20 = 1420 байтов, что меньше 1500 байтов, поэтому они нормально помещаются в поле данных кадров Ethernet.
В результате в компьютер 2 по сети Ethernet приходит четыре IP-пакета с общим идентификатором 486, что позволяет протоколу IP, работающему в компьютере 2, правильно собрать исходное сообщение. Если пакеты пришли не в том порядке, в котором были посланы, то смещение укажет правильный порядок их объединения.
Отметим, что IP-маршрутизаторы не собирают фрагменты пакетов в более крупные пакеты, даже если на пути встречается сеть, допускающая такое укрупнение. Это связано с тем, что отдельные фрагменты сообщения могут перемещаться по интерсети по различным маршрутам, поэтому нет гарантии, что все фрагменты проходят через какой-либо промежуточный маршрутизатор на их пути.
При приходе первого фрагмента пакета узел назначения запускает таймер, который определяет максимально допустимое время ожидания прихода остальных фрагментов этого пакета. Если таймер истекает раньше прибытия последнего фрагмента, то все полученные к этому моменту фрагменты пакета отбрасываются, а в узел, пославший исходный пакет, направляется сообщение об ошибке с помощью протокола ICMP.
